全成地信集團1:1000數字化地形圖測繪項目

項目背景：

某村為進行土地報批、規劃設計及后續施工，需對規劃區域進行1:1000數字化地形圖測繪、制作1:1000數字線劃圖、1:1000數字正攝影像圖以及航攝全景視頻。

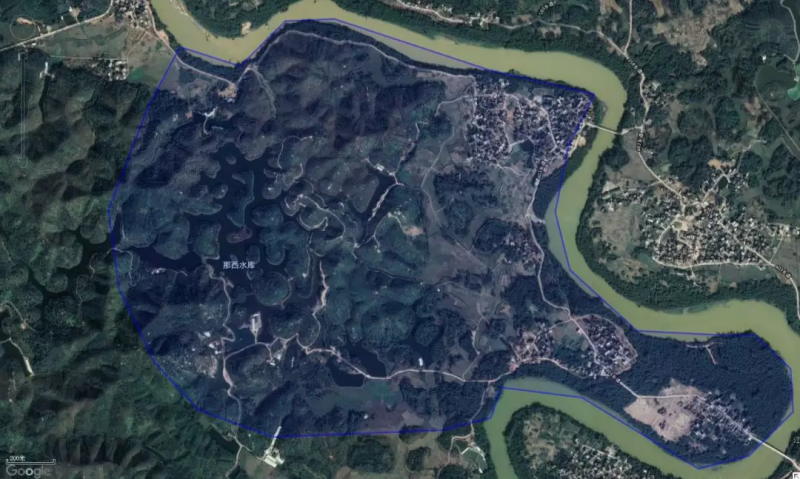

本次測量范圍主要集中在某鎮境內，主要工作量為3.5km²的1:1000航測成圖東西方向飛行，航向重疊度為80%，旁向重疊度為70%，測區地貌類型以丘陵地為主，涉飛區域最大落差約150m。

實施方案：

采用全數字?jǐn)z影測量的方法開展測區航空攝影及1:1000DOM的生產任務。

外業人員：3人

設備數量：高精度GNSS設備兩臺、無人機一架

項目流程：

已有資料分析：查看已有資料，如已有線路kml數據，已有測區6個控制點資料等。

設備檢測和調試：出發前確認設備可正常運行，配件齊全。

外業像控測量：布設像控點，每個點位觀測兩個測回，取兩個測回的平均值為最終成果。

數據質量檢查：每完成一天的作業后，對原始數據進行解算，檢查數據質量。

成果生產：基礎數據交由內業處理團隊進行整理，外業調繪，最終生產DOM、DSM、DLG成果圖。

項目成果：

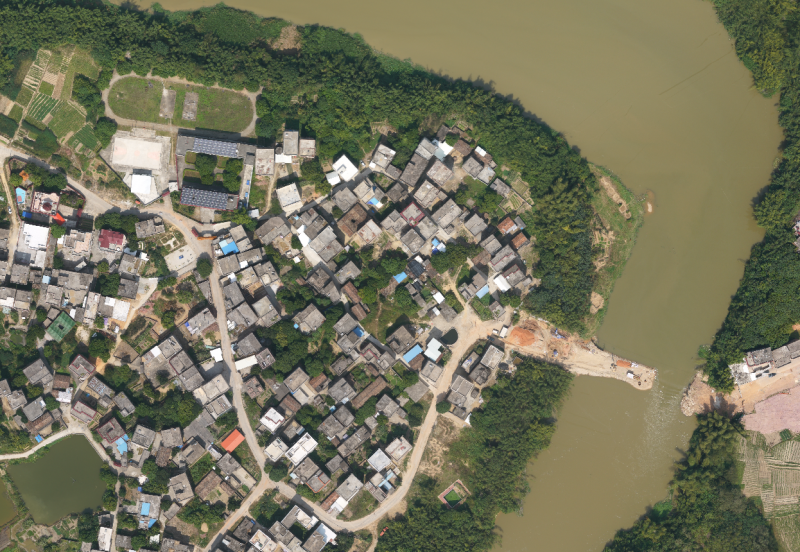

DOM局部圖

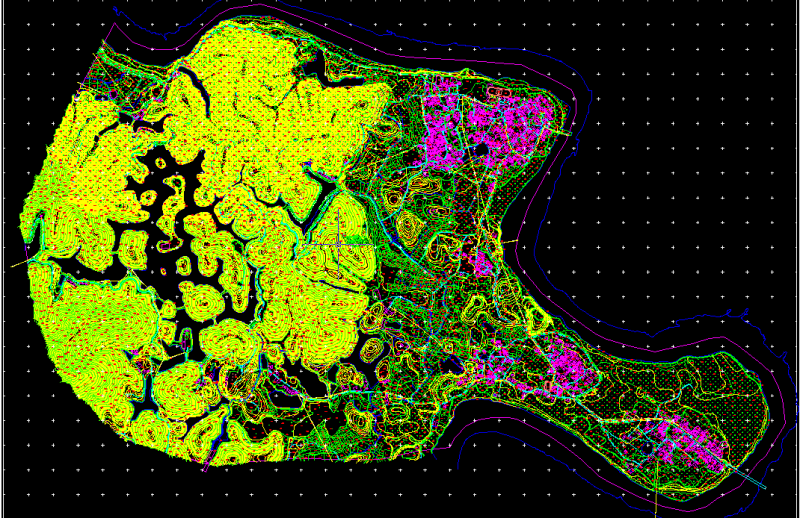

DLG
